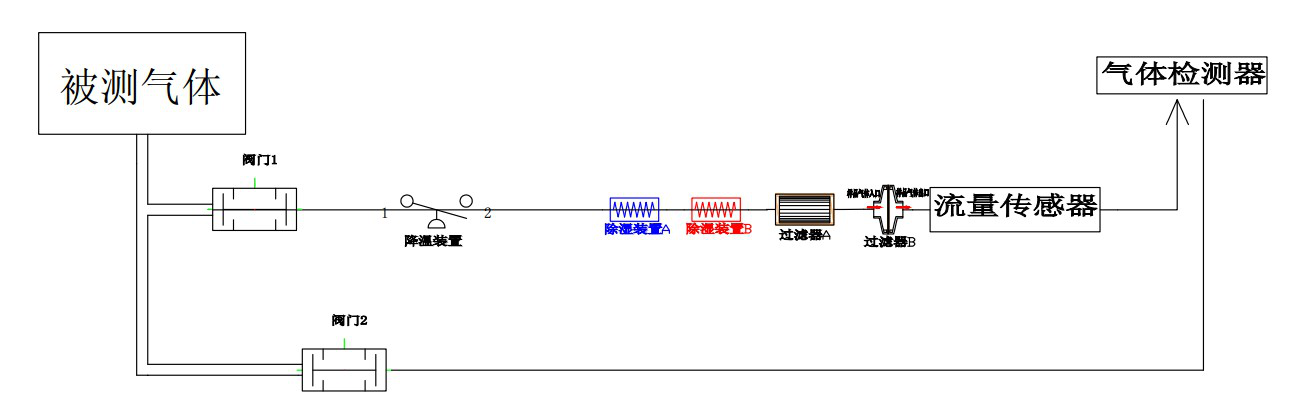

技術路線：
1管道內的氣體首先經過減壓閥穩壓；
2進入降溫裝置進行降溫 ；
3降溫后進行除濕處理；
4進入過濾裝置（過濾裝置有兩級過濾）；
5 進入流量計，指示氣體流量大小；
6 最后進入傳感器氣室，由儀表運算并進行數據顯示。
結構方案：
1分兩部分：降溫和檢測部分
2降溫部分在外部和管道進行連接
3檢測部分是將探測器、供電模塊、氣室及接頭、過濾裝置流量計等通過不銹鋼管進行連接，在機箱內進行4固定并預留便于接管路的進氣和排氣口。
設備組成:
主要部件：
1降濕管道；
2水氣分離器；
3過濾器
4流量計
5氣體探測器及氣室
6其它：不銹鋼接頭、不銹鋼管、減壓閥等，具體可根據客戶定制完成。
管道式氣體探測器主要部件
水氣分離器
功能：用于分離樣氣中的水氣
當在現場進行實時在線監測時，被測環境中可能有水蒸氣，通過水氣分離器可以將水蒸氣進行分離，確保對干燥的樣氣進行檢測，提高檢測精度，延長傳感器的壽命。
過濾器
功能：用于過濾樣氣中的水氣和粉塵
當在現場進行實時在線監測時，被測環境中可能含有各種灰塵等顆粒物，過濾器可以有效的濾除樣氣中的灰塵等，防止對傳感器氣室以及管路的堵塞，同時對樣氣進行進一步的干燥。
流量計
功能：用于檢測樣氣的流量
對于不同的被測氣體，要求的氣體流量不同，同時，合適的氣體流量可以確保對樣氣的檢測精度，延長傳感器的壽命。

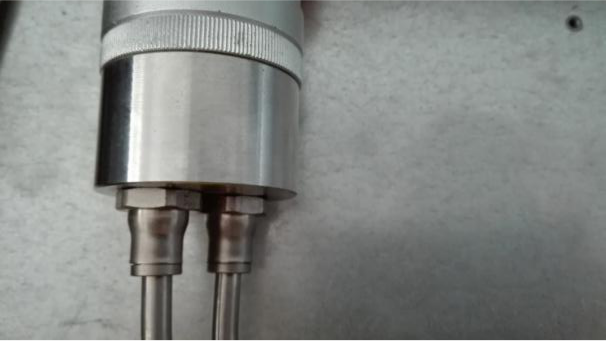

傳感器氣室
功能：提供樣氣與傳感器接觸的空間，確保傳感器與樣氣進行充分的接觸，提高檢測精度和穩定性。
進氣口
功能：用于外接采樣氣體管路
可根據采樣氣路的距離，采樣環境的不同，選用不同尺寸的管路以及接口
排氣口
功能：用于將測試完的氣體排出
排氣口的合理設計可以有效避免對樣氣的污染，將檢測過的氣體進行合理的排放。
管道式氣體探測器技術參數
測量氣體：HF；
測量范圍：0-100ppm;
工作電壓：DC24V±25%；
工作方式：連續檢測；
全量程偏差：≤±5%F.S；
響應時間（t90）（氣路距離小于10m）≤90s
工作溫度：-40～70℃（可燃）； -20～50℃（毒性）
工作濕度：≤95%RH（非冷凝）；
