分線式氣體報警器安裝電路圖：

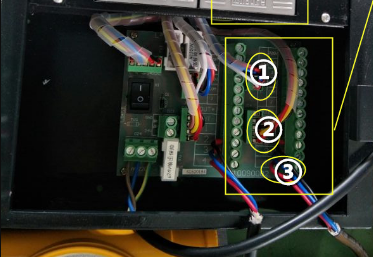

2、打開氣體報警控制器主機機殼，可以看到以下的電路面板

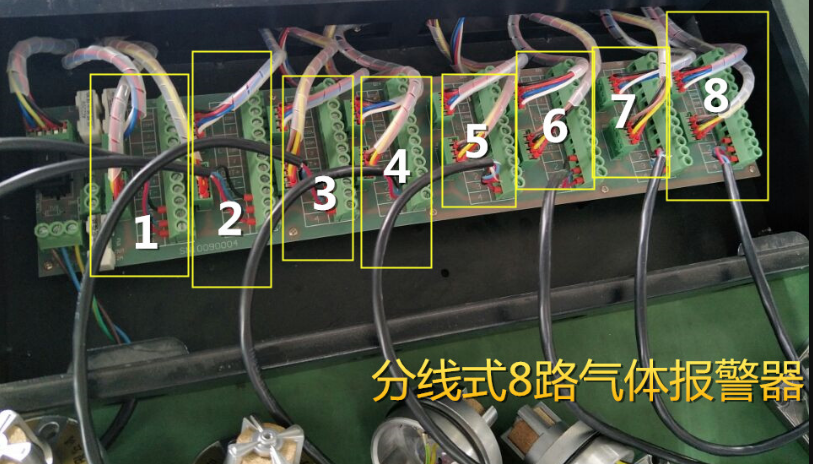

如圖顯示有8個控制模塊，說明可以控制8個氣體探測器
2、放大模塊電路
?、俸廷谔柨刂凭€(模塊電路和模塊連接線，出廠已經設置好，不可拆卸)，其中③號線是連接氣體探測器。
3、分線型一般 用的是三芯線連接
4、三芯線連接控制模塊

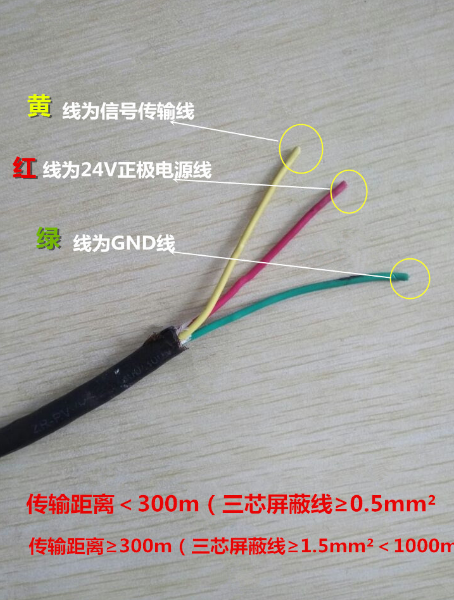

以上采用三芯線，紅色為24V電源線;藍色為信號傳輸線;黑色為GND線(不同的三芯線生產廠家，生產批次不同，線的顏色也會有改變，可根據說明以及個人習慣選用)

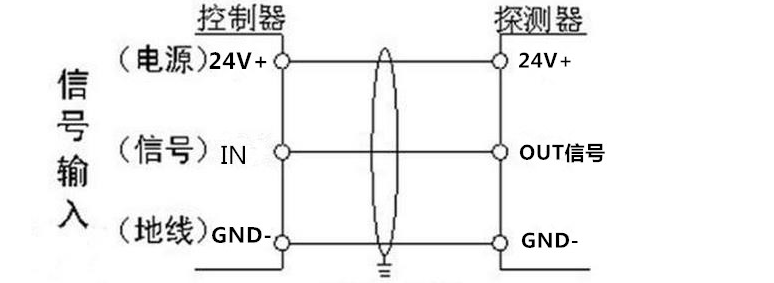

5.根據 點和線準確安裝
2號為GND(負極)端子選擇黑線連接
3號為信號線(4-20mA)端子選擇藍線連接
4號為24V電源線(正極)端子選擇紅線連接

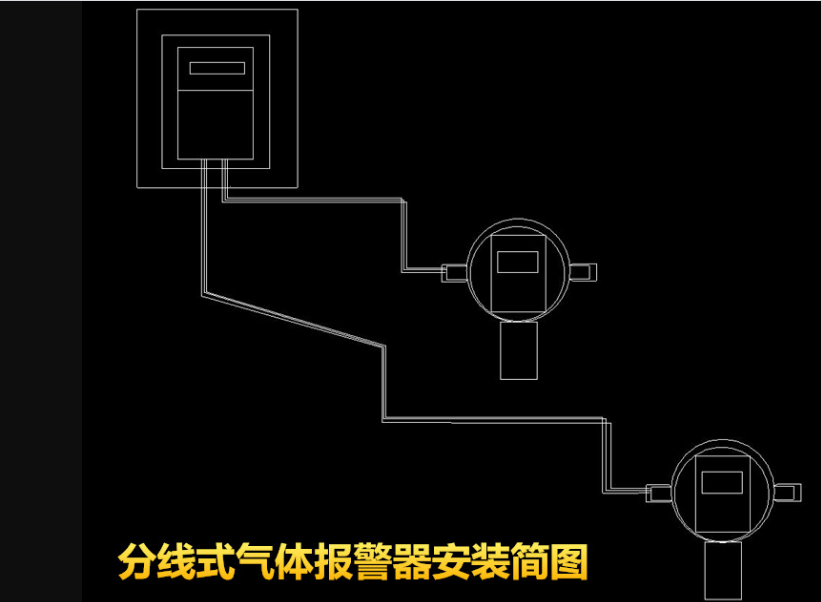

5.分線式安裝效果圖
6.氣體報警器安裝效果圖
分線式氣體報警器安裝注意事項：
1、通信線與供電線不允許采用同一根電纜.
2、 探測器或聯動模塊與控制器之間的通信線一律采用0.75mm2以上的雙絞屏蔽線。屏蔽層要可靠接在探測器、電源、聯動機殼上。
3、全部屏蔽層是相互連接的。
4、通信線必須遠離任何交流電源線,更不允許裝在一根走線管內。
5、控制器機殼必須單點可靠接大地，接地電阻滿足相關要求。
6、根據絕大多數安裝現場的實際情況，通信線應采用主機在一頭，向一個方向安裝的方式，盡量避免主機在中間向二個方向或多個方向安裝的方式。
7、供電電纜為雙芯屏蔽電纜線，電纜選擇必須能夠達到最遠端的探測器供電電壓不小于18V進行布線。
8、交流電的引入電壓為AC220V±15%，必須按插座規定的要求正確引入
9、通信電纜之間的聯接必須焊接后，再包絕緣膠帶(線從地下走時，需考慮防水措施)。
10、連好電纜，在接上探測器、控制器之前，用兆歐表查通信電纜各芯之間、供電電纜各纜芯之間及對外皮的絕緣，通訊電纜與供電電纜各芯之間的絕緣，要求2M以上。
11、控制器探測器接入線路后，不準用兆歐表查絕緣!否則會引起嚴重后果!
12、嚴格按說明書上注明的接線方式接線!不允許采取試驗性的接線方式來確定接線的順序!否則會引起嚴重后果!
1、控制器的安裝
(1)安裝位置
機箱屬非防爆結構，應安裝在安全場所，其安裝位置應選擇在便于維修觀察場所，周圍不應有影響儀器正常工作的強電磁場(電機、變壓器、動力電纜等)。
(2)安裝方法
根據機箱的安裝位置，用兩個M8的膨脹螺栓緊固在墻壁上，安裝要牢固，不傾斜
2、電源模塊和聯動模塊的安裝
(1) 安裝位置
電源模塊和聯動模塊屬非防爆結構，應安裝在安全場所，其安裝位置應選擇在便于維修觀察場所，周圍不應有影響儀器正常工作的強電磁場(電機、變壓器、動力電纜等)，特別是要避開高溫區。
(2) 安裝方法
根據模塊的安裝位置，分別用兩個M8的膨脹螺栓將模塊箱緊固在墻壁上，安裝要牢固，不傾斜。
3、 探測器的安裝
1、安裝位置
將探測器安裝在可能有氣體泄漏的區域中，探測器安裝必須牢固。且安裝位置根據被測氣體相對于空氣比重大小決定，當被測氣體比重大于空氣時，探測器應安裝在距地面30cm~60cm處;當被測氣體比重小于空氣時，探測器安裝高度宜高出釋放源0.5m~2m處。為了正確使用探測器并防止其故障的發生，請不要安裝在以下位置：
a、直接受蒸氣、油煙影響的地方。
b、給氣口、換氣扇、房門等風量流動大的地方。
c、水汽、水滴多的地方(濕度：>93%R.H)。
d、溫度在-40℃以下或70℃以上的地方。
e、有沖擊、振動及強電磁場干擾的場所。
2、安裝方法
將探測器用兩個M6膨脹螺栓固定在墻壁上或固定在專用支架上。
4、接線
1、探測器接線說明
DC24V供電線，線型必須滿足探測器電源電壓≥18V，通信線必須采用0.75mm2以上的雙絞屏蔽線。打開探測器上蓋，將電纜前端剝皮100mm后，穿過底座通孔，線芯依次排開，根據實測截取多余的長度，剝線長度10mm，按照接線示意圖接線。接線一定要正確。不準采用試驗性的接線方法。接好線后用防爆膠泥將電纜線出口密封，緊固好機殼。
注意2：接好線后，仔細檢查各種接線，確保接線正確后，再開啟電源。禁止帶電接線!
