可燃氣體檢測報警系統方案
一、方案概述在化工生產過程中不可避免的存在著烷類，醇類，苯,甲苯,二甲苯,丁酮,乙炔等等各種易燃易爆、有毒有害的氣體，這些氣體一旦泄露或積聚在周圍環境中，將可能引起火災、爆炸或人身中毒等惡性事故。為了保證生產和人身安全，應設置可靠的可燃氣體和有毒氣體檢測報警器，連續監控控制環境中可燃和有毒氣體的濃度情況，及時發出報警。本檢測報警系統就是為了實現對生產車間、倉庫等處的可燃氣體進行實時濃度監測與報警實現和集中統一管理；需要一套可靠的可燃氣體檢測報警系統。
系統主要功能包括：
（1） 實時監測生產車間、倉庫等處附近可燃氣體和有毒氣體的含量，達到一定濃度時實時報警。
（2） 通過上位機系統監控中心實時觀看油庫的現場情況。
（3） 在監控中心實時記錄以上各監測數據，對數據統一集中管理。
（4） 并能通過聲光報警、語音報警、LED屏幕顯示等多種方式發出報警信息，及時告知維護管理責任人。
（5） 對歷史數據的自動分類整理。
（6）管理軟件提供事件查詢、告警配置和查詢、環境參數瀏覽。
二、方案介紹與設計
1、檢測點的定位
首先通過對產車間、倉庫等處的細致分析，初步確定設置可燃氣體探測器的最佳位置或必要設置點。具體到某個裝置時可做更具體的分析，根據可能泄露的部位,確定可燃體探測器布置的最佳位置或必要設置點，從而保證泄漏的可燃氣體充分擴散到檢測器附近，使泄漏險情及時被探知。
2、可燃氣體探頭的選擇
針對化工常見實際環境與自然條件，選用催化燃燒可燃氣體探測器較為合適，因為催化燃燒具有輸出信號線性好，指數可靠，價格便宜，不會與其他非可燃性氣體發生交叉感染，比較適合化工環境類型。
檢測報警系統安裝與實現
整個檢測系統可由檢測器和報警器組成，也可以結合PLC控制器與組態功能，實現上位機直接觀測被檢測地點實時情況的遠程智能檢測報警系統。此檢測儀器帶有聲光和振動報警功能，根據具體需要，可以設置為具有消音和鎖存功能，只通過上位機獲取各檢測點的直觀可燃氣體濃度值。此外檢測系統還可以通過自身或外接存儲器記錄以往的歷史檢測數據。工作人員可以通過PC機或監控儀器上獲取紅外線可燃氣體探測器所的實時和歷史數據，便于查詢和分析。當檢測到可燃物濃度達到危險值，可通過PLC控制器自動實現報警器的報警顯示功能。
報警器可采用蜂鳴器、指示燈、指示儀等常規儀表，也有PLC、分散控制系統、數據采集系統、工業控制計算機或?qū)Ｓ脠缶@示設備等電子設備。報警器包括信號設定器和閃光報警兩個基本單元。為保證檢測報警系統的可靠性，報警控制器或信號設定器應與檢測器一對一相對獨立設置，閃光報警單元可與其他儀表系統共用，對重要的報警與自動保護有關的報警，應與獨立設置。指示報警設備應安裝在有人值守的控制室、現場操作室內。現場報警器應就近安裝在檢測器所在的區域。
除此之外，在設計檢測器時需要充分考慮其安裝位置的合理性，為以后的使用、維護、檢定提供方便。根據現場的空氣可能環流及空氣流動的上升趨勢，以及廠房的空氣自然流動情況、通風通道等綜合推測，當發生大量泄漏時，根據可燃氣體或有毒氣體在平面上自然擴散的趨勢方向，確定平面位置，再根據泄漏氣體的密度并結合空氣流動的方向，確定空間位置。
方案總結
綜上，本方案即利用典型的紅外線可燃氣體探測器為引導，實現由檢測器和報警器，結合PLC控制器與組態功能，最終實現上位機直接觀測與控制被檢測地點實時情況的遠程智能檢測報警系統。此外，還可考慮將可燃、有毒氣體檢測報警系統，與火災檢測報警系統合并設置，即設置火災和氣體檢測報警系統。這樣將安全獨立于過程控制，可以實現聯網，構成一個完整的防火、滅火的消防安全系統，從而確保生產的安全運行。此種方式安全管理級別更高，推薦貴項目組考慮使用此方式。

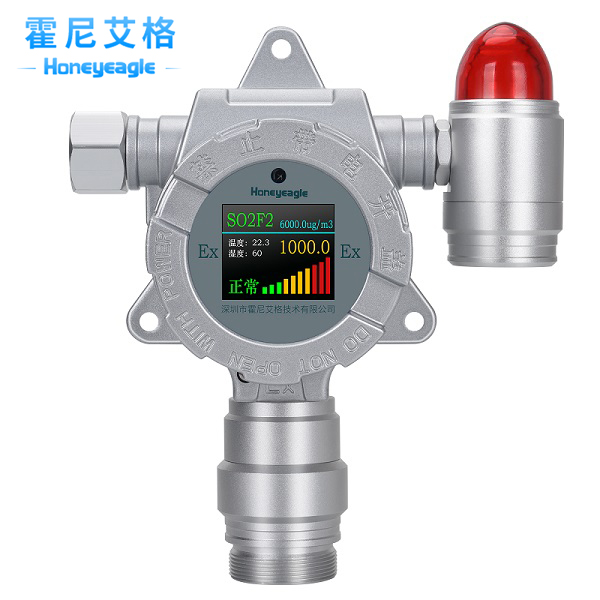

霍尼艾格 固定式可燃氣體檢測報警儀 HNAG1000-EX-F系列
產品概述：
固定式（在線式）可燃氣體檢測報警儀，是一款安裝在特定檢測點24h連續對可燃氣體濃度進行檢測報警的多功能化、高智能化、全自動化的高新檢測儀表。該儀器具有精確檢測可燃氣體濃度功能，同時具備環境溫濕度檢測，管道安裝檢測減壓限流功能。儀器輸出4-20mA標準電流信號，同時具有RS485(Modbus RTU）信號輸出；兼容各種控制報警器、PLC、DCS等控制系統，可實現遠程監控，遠程報警、存儲數據等功能。紅外遙控操作，可遠程完成調試校準。
● 紅外遙控功能，可遠程通過遙控器完成對儀器的單一或批量校準、信號輸出模式、報警設置；
● 全量程檢測，高低量程自動切換，最低可以檢測到1ppb、0.001ppm，最高可檢測99.999%Vol；
● 具有4-20mA標準電流信號輸出，同時具有RS485（Modbus RTU）數字信號輸出；
● 儀器自帶紅外通信接口、USB接口、RS232接口自動識別并與上位機通信或上傳至電腦，可選配無線紅外打印機，
● 內置 繼電器，可聯動控制電器設備；
● 選配無刷真空泵，可自動/手動單獨開啟關閉，微負壓環境可將氣體抽出檢測；
● 具有過載保護功能，接地完全防雷，防靜電磁場干擾，自動對傳感器進行溫度補償；
● 選配流量計，正常壓力下可直接流通式安裝使用，可自由調整流量；
